12 июля 2018

Защищенный монитор R19L300-MRA1 с диагональю 19» в морском исполнении от компании Winmate

На тестирование поступил защищенный (класс защиты IP66 с лицевой стороны) монитор производства известной компании Winmate - 19 дюймовый встраиваемый монитор R19L300-MRA1.

защищенный 19 дюймовый встраиваемый монитор R19L300-MRA1

Монитор предназначен для применения в сложных информационных системах, например, в судовой и корабельной навигации, радарных комплексах, сетях наблюдения и энергетическом мониторинге, а также в системах автоматизации производственных процессов.

Характеристики и физические параметры монитора

защищенный 19 дюймовый встраиваемый монитор R19L300-MRA1

Характеристики монитора: разрешение 1280х1024, контрастность 1000:1, яркость 400 кд/м2, углы обзора 85°/80°, 16,7 млн. цветов (8bit/color). Модель оснащена защитным стеклом, регулятором яркости на лицевой панели, системой управления OSD-меню на лицевой. Сама лицевая панель выполнена из алюминия с антикоррозийной обработкой. Класс защиты лицевой панели IP66, класс защиты панели управления OSD-меню IP65.

Монитор оснащен следующими портами и разъемами: 1xVGA, 1xDVI-D, 1xRS232 (удаленное управление), 1xRCA (Composite Video), 1xS-Video и вход питания с винтовыми клеммами.

разъемамы монитора R19L300-MRA1

Внутренняя компоновка монитора состоит из защитного кожуха и нескольких плат: контроллера и платы питания.

внутренняя компоновка монитора R19L300-MRA1

Задняя панель монитора имеет класс защиты IP54

задняя панель монитора R19L300-MRA1

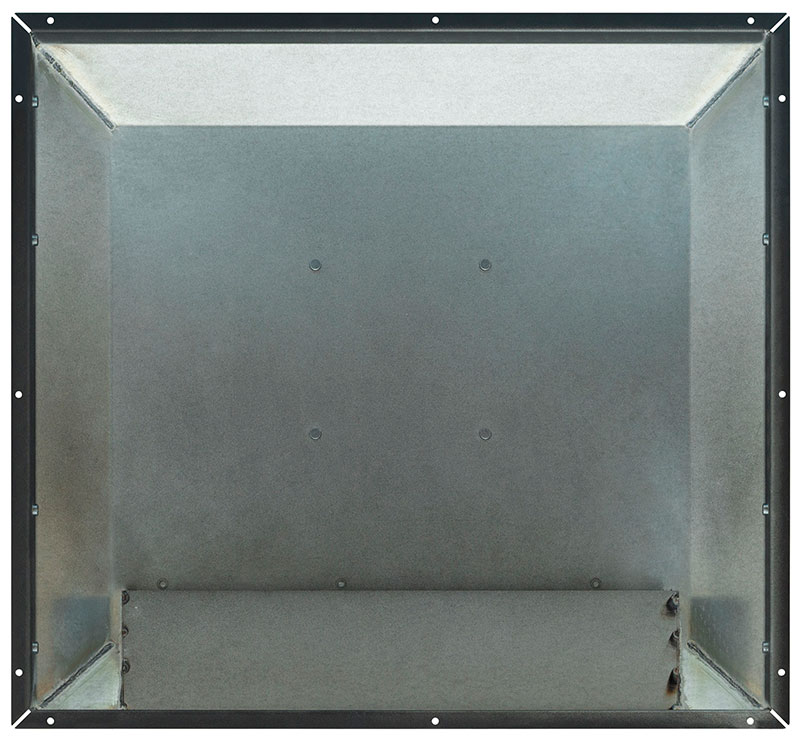

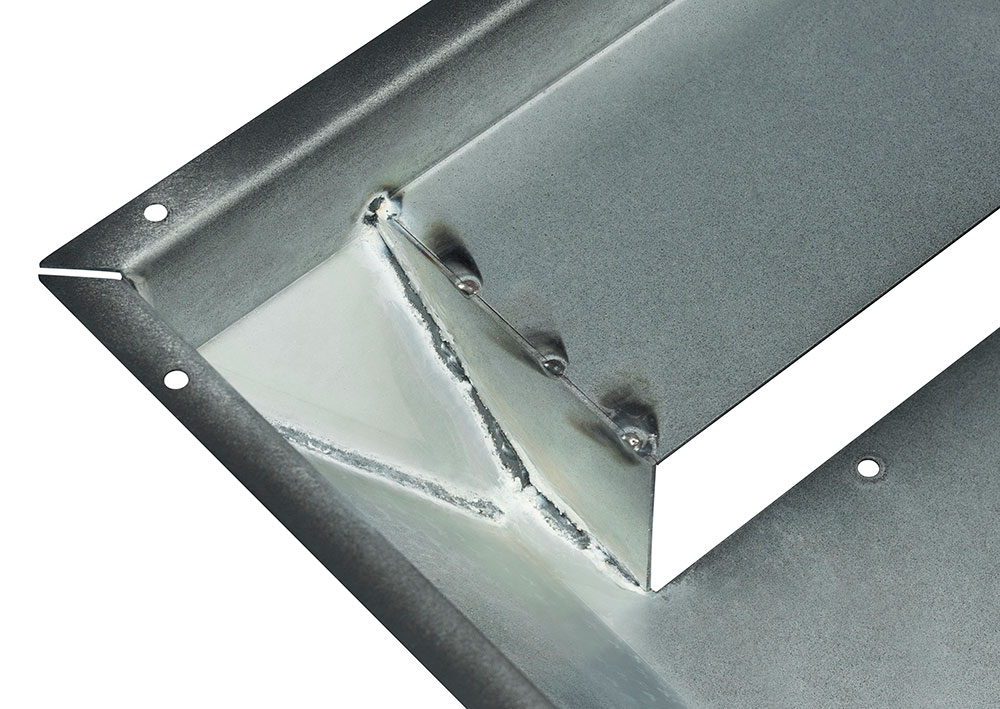

Внутреннее исполнение крышки:

внутреннее исполнение крышки монитора R19L300-MRA1
внутреннее исполнение крышки монитора R19L300-MRA1



Передняя панель крепится (на стене, на специальной стойке и т.д.) с помощью 4х винтов.

крепление передней панели монитора R19L300-MRA1

Внутренняя сторона панели по периметру оснащена специальной резиновой прокладкой, но при этом отверстия для винтов крепления никак не защищены (для обеспечения класса защиты IP66 требуется дополнительно изолировать винты в процессе крепления).

Внутренняя сторона панели по периметру оснащена специальной резиновой прокладкой

При разборке монитора замечено следующее:

1. для крепления защитного кожуха используются "немагнитные" винты, но при этом сам кожух выполнен из стали и прекрасно магнитится.

2. на матрицу по технологии Optical Bonding наклеено защитное стекло

на матрицу наклеено защитное стекло

данный сендвич крепится к лицевой панели с помощью специальной резиновой прокладки

крепление к лицевой панели с помощью резиновой прокладки

3. сама матрица производства AU Optronics, модель G190EG01 v0.1

матрица производства AU Optronics, модель G190EG01 v0.1

Работа с монитором

Изображение на экране достаточно четкое, регулировка яркости с помощью предусмотренного регулятора плавная, от практически полного затемнения до максимально предусмотренной яркости.

Кнопки OSD-меню нажимаются четко, само меню предоставляет доступ к большому выбору настроек.

кнопки OSD-меню монитора R19L300-MRA1

экран монитора R19L300-MRA1

При смене угла обзора наблюдается заметное падение яркости и контрастности, цвета становятся блеклыми, сильнее проявляется "зеркальность".

Режим «Картинка в картинке» (PIP)

Монитор поддерживает режим «Картинка в картинке» (PIP). Источники сигнала – любой из присутствующих входов видео: VGA, DVI, S-Video. Выбор «второго» источника осуществляется посредством OSD-меню.

Выбор режима отображения осуществляется посредством кнопки Esc при выключенном OSD-меню. Всего доступно 4 режима отображения:

второе изображение выводится на 1:8 или 1:6 часть экрана

Режим «Картинка в картинке» (PIP)

либо экран делится пополам

Режим «Картинка в картинке» (PIP)

Поскольку данная функция в последнее время редко встречается в промышленных мониторах – это неоспоримое преимущество рассматриваемой модели.

Выводы

  • Данный монитор позиционируется как "морской", для встраивания в приборные панели управления, обладает следующей сертификацией: CE, FCC, IEC60945, DNV2.4, IACS-E10.
  • Класс защиты лицевой панели IP66, класс защиты панели управления OSD-меню IP65 (задняя сторона не настолько защищенная - IP54).
  • Температурный режим работы: от -15° до +55° C (при этом производитель матрицы дает другие данные: от 0° до +50° C).
  • Питание монитора осуществляется от внешнего БП (в комплекте поставки), входное напряжение 100-240В AC, выходное 12В DC (7A). В то же время возможно подключение к низковольтной сети постоянного тока, например судовой, диапазон входного напряжения: от 9 до 36В DC (максимальный ток 11.1А).
  • Наличие режима «Картинка в картинке» с возможностью подачи второго сигнала на любой из видео-входов позволит использовать один монитор для работы с двумя источниками изображения.

Получить более подробную техническую консультацию, взять на тестирование и приобрести оборудование Winmate в России можно у официального партнера Winmate – компании «Ниеншанц-Автоматика»: (812) 326-59-24, (495) 980-64-06, (343) 311-90-07, (383) 330-05-18, e-mail: ipc@nnz.ru.
