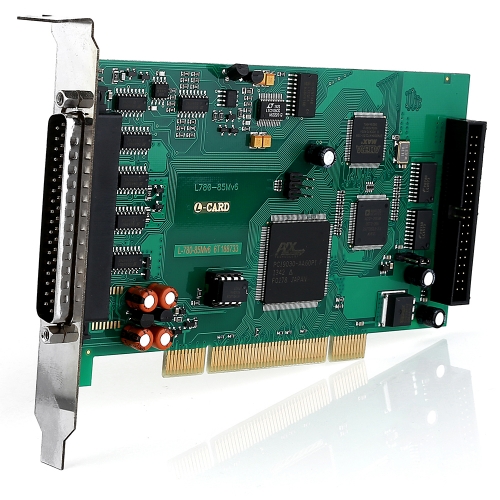

Плата L-780M

5003437 Л-Кард 
Плата L-780M
Производитель Л-Кард 

Многофункциональная плата АЦП/ЦАП с сигнальным процессором, без ЦАП

Производитель Л-Кард 
Многофункциональная плата АЦП/ЦАП с сигнальным процессором, без ЦАП
  • Количество каналов АЦП 32 
  • Диапазон входных сигналов по напряжению ±5 В, ±1,25 В, ±0,3 В, ±0,08 В 
  • Габаритные размеры, мм 170 x 105

Обмен данными по шине PCI

  • Скорость при обращениях к регистрам платы через память ПК

    До 10 Мбайт/с 
  • Скорость при обращениях к регистрам платы через порты ввода/вывода PC

    До 1,2 Мбайт/с 

Аналоговый ввод

  • Количество каналов АЦП

    32 
  • Разрешение АЦП, бит

    14 
  • Частота дискретизации

    до 400 кГц
  • Диапазон входных сигналов по напряжению

    ±5 В, ±1,25 В, ±0,3 В, ±0,08 В 
  • Входное сопротивление

    >1 МОм (при одноканальном вводе) 
  • Защита входов

    ± 25 В (питание вкл.) 
    ± 10 В (питание выкл.) 
  • Межканальное прохождение сигнала

    -70 дБ (входной сигнал – синус 10 кГц, выходное сопротивление источника сигнала менее 1 кОм) 
  • Максимальная частота преобразования

    400 кГц 
  • Синхронизация

    по уровню аналогового сигнала 
    от синхросигнала 
    от внешнего синхросигнала 
  • Эффективная разрядность

    13,3 бит (10 кГц, диап. изм. 4,9 В) 

Размеры и вес

  • Габаритные размеры, мм

    170 x 105

Запросить документацию и ПО
